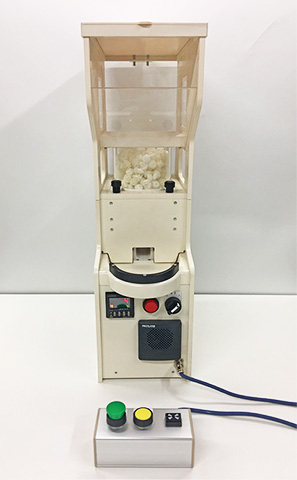

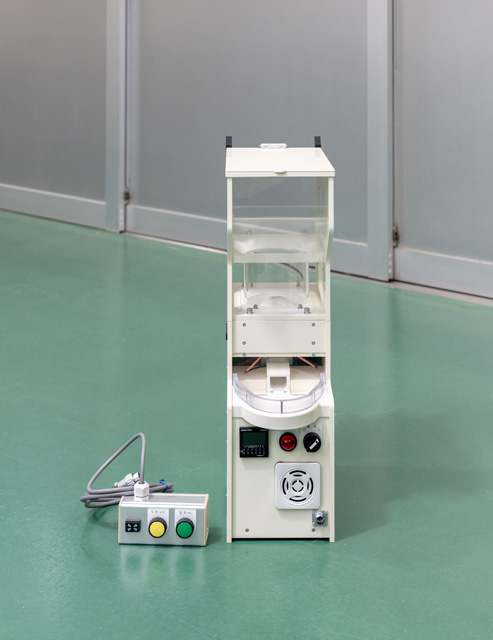

クリップフィーダー｜クリップ自動計数供給機　静音・小型・軽量パーツフィーダー

製造ラインで1回の組み立てに必要な数のクリップを自動で計数、供給するパーツフィーダーです。

特徴

実用新案登録

樹脂クリップ用パーツフィーダー装置として、実用新案(第3203127号)登録済みです。

メリット

クリップを計数する手間が省け、間違いを減らします
部品供給が早い
一般的な振動型パーツフィーダーに比べ、騒音が少なく静かです
小型で場所を取りません
12kgと軽量ですので移動が容易です

注意点

部品を整列する機能が有りません。
樹脂クリップの形状により、使用が限られます。

機能

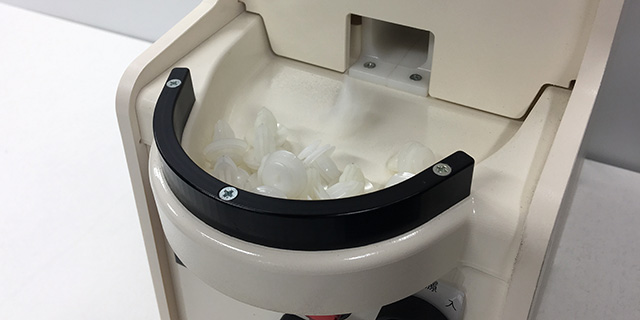

操作パネルのスタートボタンを押すごとに、設定した数量のクリップを供給します。
「BATCHモード」では、クリップを供給した一定回数ごとに、お知らせ音を鳴らすことができます。
例えば、出荷単位である一箱に10ヶの製品を入れる場合、10回の排出毎にお知らせ音を鳴らします。
一箱単位でも組付け忘れ（クリップの取り忘れ）が無いか、を確認するきっかけにできます。

動画

通常動作

BATCHモードでの動作

設定パネル

「MODE」ボタンを押すごとに、「SET」モードと「BATCH」モードが切り替わります。「SET」モードで、供給するクリップの数量を設定できます。「BATCH」モードでは、設定した回数、部品供給をするごとに、お知らせ音を鳴らすことができます。
「ボタン1」(1の位)～「ボタン4」(1000の位)の4つのボタンそれぞれの上と下が押せるようになっており、上で数値を増加、下で減少させることができます。設定可能な数値は、0～9999です。
「RST」ボタンでカウンタをリセットできます。
