内装　ダクト　木型　検査ゲージ

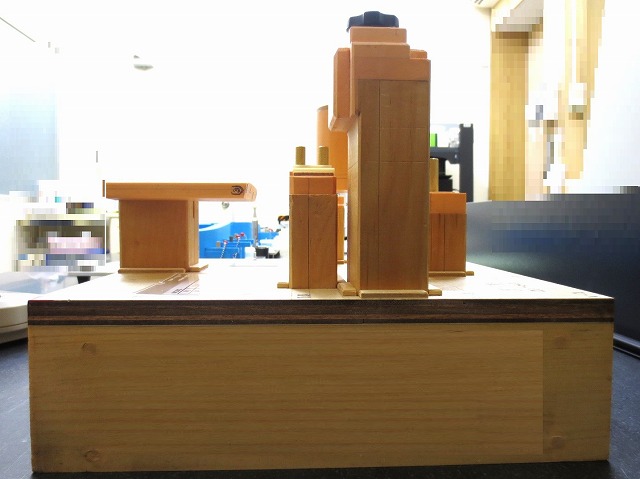

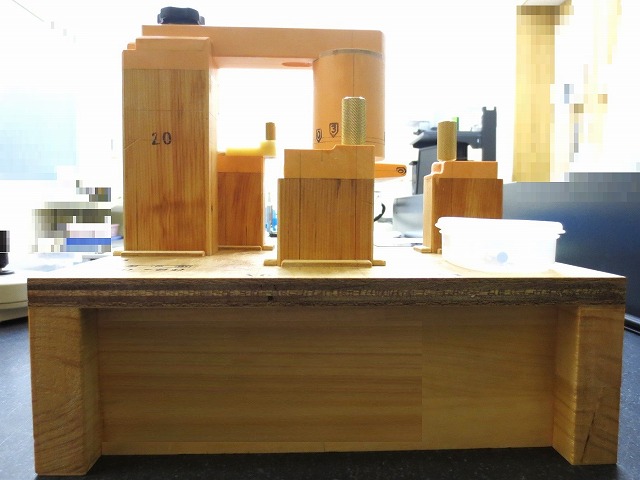

以前紹介した木型職人さんと作製したゲージです。

取付け基準は相手物形状で作製し、一部0当て、一部ネジピンで固定します。

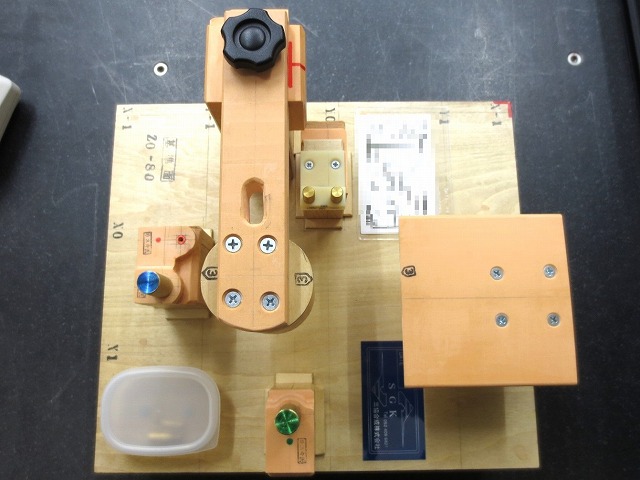

開口部2ヶ所にスキブロックを作製しています。（1ヶ所は取付けの都合で脱着式）

寸法

340mm×300㎜×280㎜（Z)

工夫した点

実際の取り付け方向でベース面を作製すると、測定がしづらくなるため、取付け基準点が実車とは逆になっています。
その影響で実際の締結方向と逆方向で、基準部をネジピン固定しています。
また、取付け基準部の穴の芯ズレを測定するためのネジピンを別途用意してあり、検査時に差し替えられるようにしてあります。
スキブロックはケミカルウッドを、ベースや柱部は木材を使用しています。
